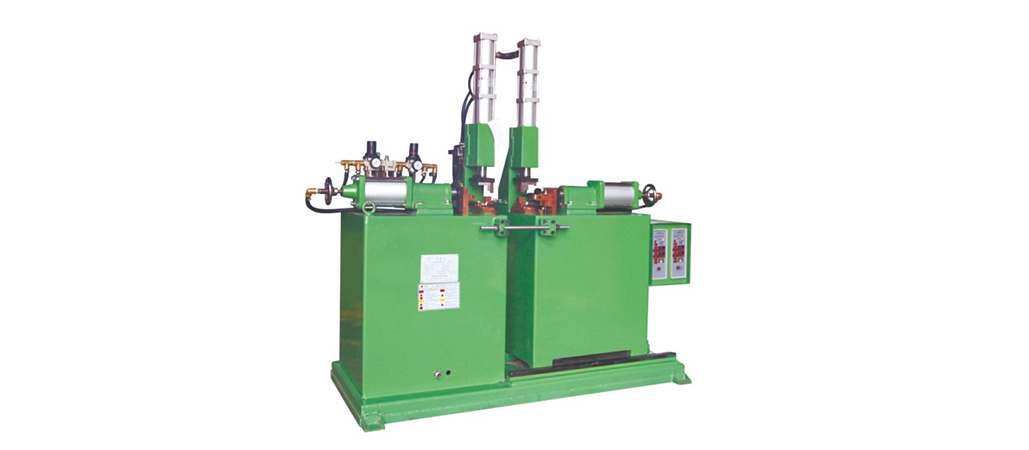

設計理念

以往普通點凸焊機大多是立式結構,焊接較大的工件可以即焊即走，當焊接如鐵線、銅絲、小螺釘?shù)刃枇看蟮男」ぜr(shí),焊接好一-個就拿走,必將造成搬運的浪費,工作效率低。且工件材料易碎不易多次搬運,而該設備采用桌式加強機身以保證焊接氣缸同時下壓所帶來的形變,結構方便工件盛放,保證了工作有序的進行。電極附帶定位裝置,固定與焊接同時進行,保證焊接的不易變形,焊點位置準確性,保證了焊接質量。設計兩個電極同時下壓一次性焊接,符合工件(一組兩掛式的分流器)的結構，不必一個工件焊接兩次,提高了工作效率。

采用兩個電磁閥分別控制氣缸的動作,反映速度快,工作可靠。

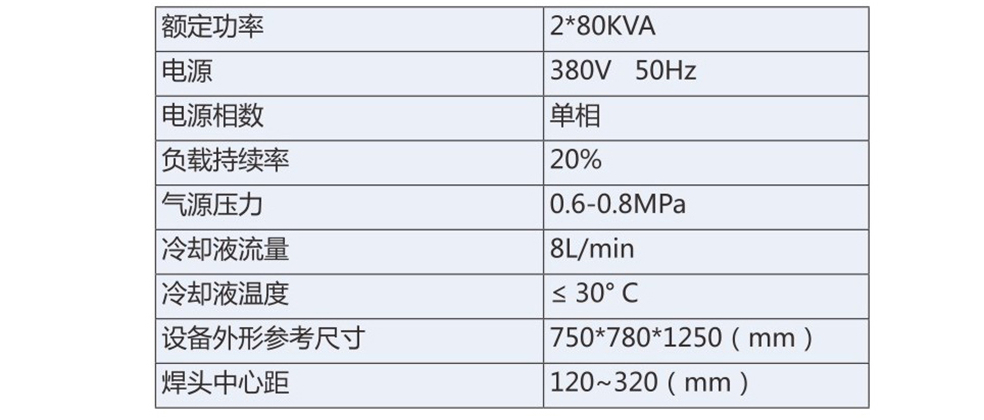

技術參數

產品細節
